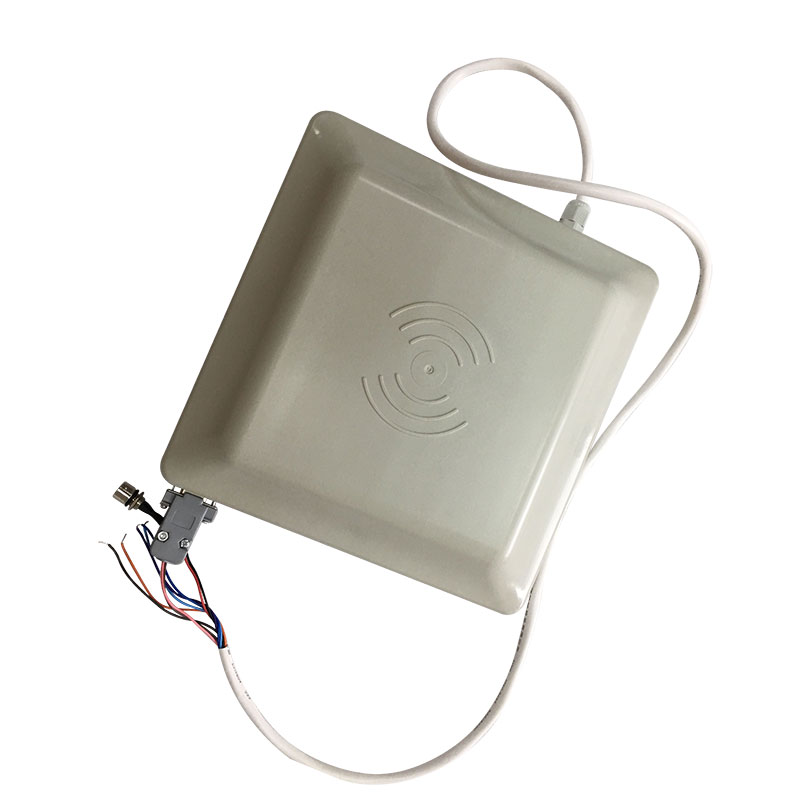

Автотұрақ жүйесіне арналған 840-960 МГц орташа диапазондағы біріктірілген оқу құралы пассивті UHF RFID оқу құралы
1. Өнімді таныстыру
UHF rfid оқу құралы - жоғары өнімділігі бар uhf rfid біріктірілген оқу құралы. ол толығымен жеке интеллектуалды меншікке негізделген. меншікті тиімді цифрлық сигналды өңдеу алгоритміне негізделген, ол жоғары сәйкестендіру жылдамдығымен тегтерді оқу/жазу операциясын қолдайды. оны кеңінен қолдануға болады. логистикалық жүйе, автотұрақ жүйесі, қол жеткізуді басқару жүйесі және контрафактілік және өнеркәсіптік өндіріс процесін басқару жүйесі сияқты көптеген RFID қолданбалы жүйелері.
2. Өнім сипаттамасы
l Өзіндік зияткерлік меншік;
l ISO18000-6B, ISO18000-6C(EPC C1G2) протокол тегін қолдау;
l 865~868МГц жиілік диапазоны (жиілікті теңшеу міндетті емес);
l FHSS немесе Fix Жиілік жіберу;
l РЖ шығыс қуаты 30 дбм дейін (реттелетін);
l 6м* дейін әсер ету қашықтығы бар қосымша 8 дби антенна;
l Автоматты іске қосу, интерактивті және триггерді белсендіру жұмыс режимін қолдау;
l Жалғыз +9 тұрақты ток көзімен төмен қуат шығыны;
лRS232, RS485, Wiegand26/34 интерфейсін қолдау;
l Әрі қарай дамытуды жеңілдету үшін DLL және демонстрациялық бағдарламалық құралдың бастапқы кодын қамтамасыз етіңіз.
лТиімді қашықтық антеннаға, белгіге және қоршаған ортаға байланысты.
3. СИПАТТАМАСЫ
l Абсолютті максималды рейтинг
ITEM |
СИМВОЛ |
VALUE |
БІРЛІК |
Нәр беруші |
VCC |
16 |
V |
Жұмыс температурасы. |
TOPR |
-20~+70 |
℃ |
Сақтау температурасы. |
TSTR |
-25~+80 |
℃ |
l Электрлік және механикалық сипаттама
Егер көрсетілмесе, Tï¼ 25℃,VCCï¼ +9В төмен
ITEM |
СИМВОЛ |
MIN |
TYP |
МАКС |
БІРЛІК |
Нәр беруші |
VCC |
8 |
9 |
12 |
V |
Ағымдағы диссипация |
МЕН ТҮСІНЕМІН |
|
350 |
650 |
мА |
Жиілік |
ЖИІЛІКТІ |
865 |
|
868 |
МГц |
Тиімді қашықтық |
DIS |
300 |
500 |
600 |
см |
ИНТЕРФЕЙС
ITEM |
Пікір қалдыру |
Қызыл |
+9В |
Қара |
GND |
Сары |
Wiegand DATA0 |
Көк |
Wiegand DATA1 |
Күлгін |
RS485 R+ |
Апельсин |
RS485 R- |
Қоңыр |
GND |
Ақ |
RS232 RXD |
Жасыл |
RS232 TXD |
Сұр |
Триггер енгізуіï¼ˆTTL деңгейіï¼‰ |
* TCP/IP интерфейсі бар TCP қосымша үлгісі де қол жетімді.
