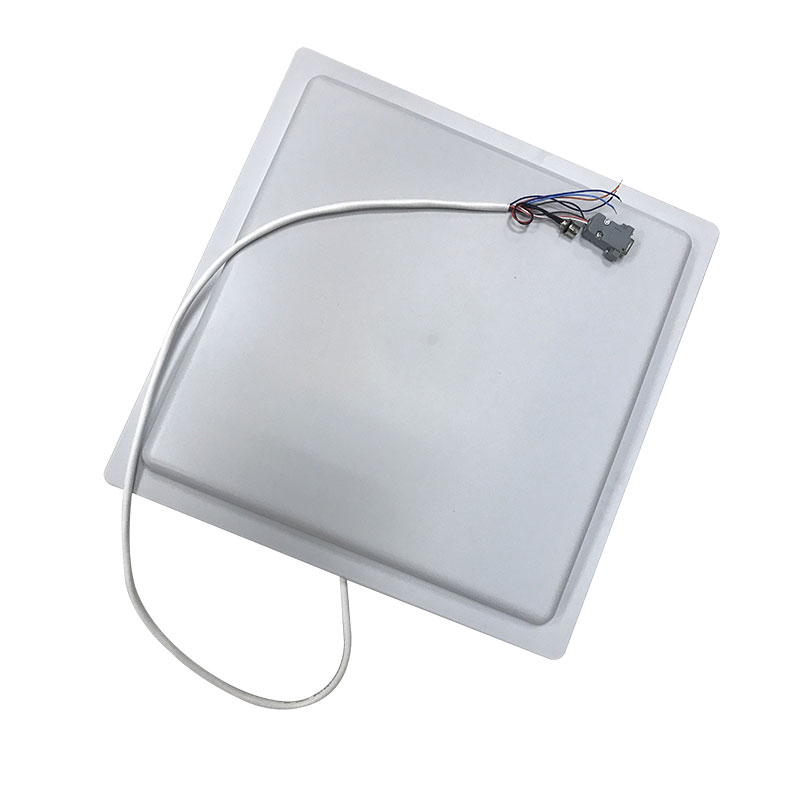

0-15M оқу қашықтығы Ұзақ диапазондағы Uhf Rfid смарт карта оқу құралы
1. Өнімді таныстыру
Ұзақ диапазондағы rfid картасын оқу құрылғысы - бұл жоғары өнімділігі бар uhf rfid біріктірілген оқу құралы. ол толық интеллектуалдық меншікке негізделген. меншікті тиімді цифрлық сигналды өңдеу алгоритміне негізделген, ол жоғары сәйкестендіру жылдамдығымен тегтерді жылдам оқу/жазу операциясын қолдайды. ол кең ауқымда болуы мүмкін. Логистикалық жүйе, автотұрақ жүйесі, қол жеткізуді басқару жүйесі, контрафактілік және өнеркәсіптік өндіріс процесін басқару жүйесі сияқты көптеген RFID қолданбалы жүйелерінде қолданылады.
2. Өнім сипаттамасы
l Өзіндік зияткерлік меншік;
l ISO18000-6B, ISO18000-6C(EPC C1G2) протокол тегін қолдау;
l 865~868МГц жиілік диапазоны (жиілікті теңшеу міндетті емес);
l FHSS немесе Fix Жиілік жіберу;
l РЖ шығыс қуаты 30 дбм дейін (реттелетін);
l 6м* дейін әсер ету қашықтығы бар қосымша 8 дби антенна;
l Автоматты іске қосу, интерактивті және триггерді белсендіру жұмыс режимін қолдау;
l Жалғыз +9 тұрақты ток көзімен төмен қуат шығыны;
лRS232, RS485, Wiegand26/34 интерфейсін қолдау;
l Әрі қарай дамытуды жеңілдету үшін DLL және демонстрациялық бағдарламалық құралдың бастапқы кодын қамтамасыз етіңіз.
лТиімді қашықтық антеннаға, белгіге және қоршаған ортаға байланысты.
3. СИПАТТАМАСЫ
l Абсолютті максималды рейтинг
ITEM |
СИМВОЛ |
VALUE |
БІРЛІК |
Нәр беруші |
VCC |
16 |
V |
Жұмыс температурасы. |
TOPR |
-20~+70 |
℃ |
Сақтау температурасы. |
TSTR |
-25~+80 |
℃ |
лЭлектрлік және механикалық спецификация
Егер көрсетілмесе, Tï¼ 25℃,VCCï¼ +9В төмен
ITEM |
СИМВОЛ |
MIN |
TYP |
МАКС |
БІРЛІК |
Нәр беруші |
VCC |
8 |
9 |
12 |
V |
Ағымдағы диссипация |
МЕН ТҮСІНЕМІН |
|
350 |
650 |
мА |
Жиілік |
ЖИІЛІКТІ |
865 |
|
868 |
МГц |
Тиімді қашықтық |
DIS |
300 |
500 |
600 |
см |
ИНТЕРФЕЙС
ITEM |
Пікір қалдыру |
Қызыл |
+9В |
Қара |
GND |
Сары |
Wiegand DATA0 |
Көк |
Wiegand DATA1 |
Күлгін |
RS485 R+ |
Апельсин |
RS485 R- |
Қоңыр |
GND |
Ақ |
RS232 RXD |
Жасыл |
RS232 TXD |
Сұр |
Триггер енгізуіï¼ˆTTL деңгейіï¼‰ |
* TCP/IP интерфейсі бар TCP қосымша үлгісі де қол жетімді.
